一、应用场景
食品饮料无菌包装是液态食品（如乳制品、果汁、茶饮）生产中的关键工序，其包装质量和卫生控制直接关系到产品安全和货架期。某食品饮料企业在内蒙古呼和浩特的液态奶生产基地中，其无菌包装生产线采用了信捷（XINJE）XSF系列PLC作为EtherNet/IP主站控制器，负责无菌灌装机、封箱机、码垛机、喷码机等核心设备的协同控制。XSF支持EtherNet/IP总线协议，具备高速IO处理和运动控制能力，能够精确控制灌装量、封口温度和喷码位置，满足食品饮料行业的高速生产和卫生要求。
与此同时，该生产线的杀菌锅温度控制系统和金属检测机由西门子S7-200 PLC进行控制。S7-200负责杀菌锅的温度曲线控制（升温、保温、冷却各阶段的温度和时间）和金属检测机的信号采集，通过Modbus RTU协议与温度传感器、压力传感器和金属检测机进行通讯。由于信捷XSF运行在EtherNet/IP网络，西门子S7-200运行在Modbus RTU网络，两套系统之间无法直接交换数据，导致包装生产数据与杀菌工艺数据、金属检测数据相互割裂。
在食品饮料行业安全监管日益严格（HACCP、ISO 22000）和消费者对产品品质要求不断提高的背景下，企业需要实现包装生产数据与杀菌数据、金属检测数据的完整关联，确保每批产品的杀菌记录和检测记录可追溯。如何实现信捷XSF的EtherNet/IP网络与西门子S7-200的Modbus RTU网络之间的可靠数据互通，成为该包装线合规化升级的关键需求。
二、协议转换网关功能简介
塔讯TX131-RE-RS-EIS是一款面向工业自动化现场异构网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherNet/IP侧以从站（Adapter）模式接入信捷XSF的EtherNet/IP扫描器网络，在Modbus RTU侧以从站模式接入西门子S7-200的RS485总线，两侧均以从站身份响应主站的读写请求，实现两种总线协议之间的透明数据映射。
针对食品饮料无菌包装线的应用需求，TX131-RE-RS-EIS的核心功能优势包括：
双从站透明转换：EtherNet/IP侧作为XSF的IO从站，Modbus RTU侧作为S7-200的从站设备，两侧主站均按照各自原生协议进行读写，无需修改原有控制程序的核心逻辑。
数据完整性保障：支持通讯状态检测和数据有效性标识，确保生产数据和杀菌数据的完整性和可追溯性，满足HACCP对关键控制点（CCP）数据记录的要求。
大容量数据映射：输入/输出各512字节的过程数据区，可满足批次号、产量、杀菌温度、杀菌时间、金属检测结果等数百个点位的同时交换。
工业级环境适应：DIN导轨安装，宽温设计，电源和通讯接口隔离，适应食品饮料车间的高温、高湿和清洗环境。
配置与诊断便捷：提供Windows配置软件和通讯状态指示灯，支持在线诊断和固件升级，调试维护简便，减少对生产的干扰。
作为一款高性能工业网关，TX131-RE-RS-EIS为食品饮料无菌包装线生产数据与杀菌检测数据的融合提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。
三、系统结构拓扑图

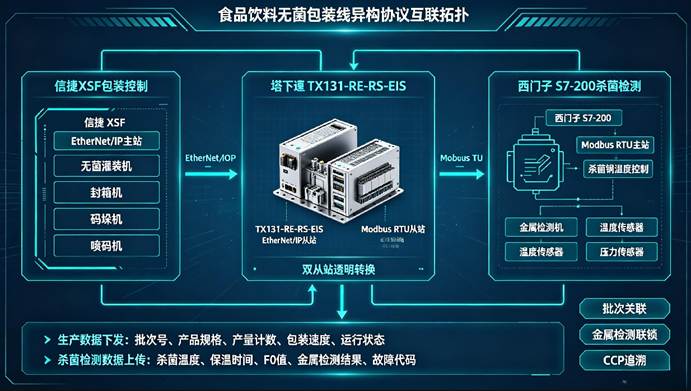

食品饮料无菌包装线异构协议互联拓扑图
系统拓扑分为三个层次：
EtherNet/IP包装控制层：信捷XSF PLC作为EtherNet/IP主站，通过工业以太网连接无菌灌装机、封箱机、码垛机、喷码机等设备，TX131-RE-RS-EIS作为EtherNet/IP从站接入。
协议转换层：TX131-RE-RS-EIS网关居中部署，以太网口接EtherNet/IP网络，RS485串口接Modbus RTU网络。
Modbus RTU杀菌检测层：西门子S7-200 PLC作为Modbus RTU主站，通过RS485总线连接杀菌锅温度控制、金属检测机等设备，TX131-RE-RS-EIS作为Modbus RTU从站接入。
四、项目痛点
生产-杀菌数据割裂：信捷XSF控制的包装产量、批次号等生产数据与S7-200控制的杀菌温度、时间等工艺数据存储在不同系统中，每批产品的杀菌记录需要人工打印并附在批记录中，效率低且易出错。
CCP记录不完整：杀菌工序作为HACCP关键控制点（CCP），其温度和时间记录需要完整、准确、不可篡改，但现有S7-200的记录无法与生产批次自动关联，存在记录缺失和错配风险。
金属检测结果孤立：金属检测机的检测结果由S7-200采集，但无法实时反馈给XSF，检测到金属异物时无法自动触发剔除和报警，存在食品安全隐患。
合规审计压力：HACCP和ISO 22000审计要求生产数据和杀菌数据可追溯、不可篡改，现有分散式数据存储方式多次被审计官提出观察项。
改造成本高：若将S7-200更换为支持EtherNet/IP的新型PLC，需重新编写杀菌控制程序并进行热力分布验证，预计费用超过30万元且停产时间超过2周。
五、解决方案
采用塔讯TX131-RE-RS-EIS协议转换网关，构建”信捷XSF（EtherNet/IP主站）—TX131网关（双从站）—西门子S7-200（Modbus RTU主站）“的异构通讯架构。
1. 硬件部署
在包装线控制柜中安装TX131-RE-RS-EIS网关。以太网口接入EtherNet/IP交换机，与XSF同网段（192.168.1.x）；RS485接口接入S7-200的Port0通讯口所组成的RS485总线，网关从站地址设为9，波特率9600，8数据位，1停止位，偶校验。
2. 数据映射配置
XSF→S7-200方向（生产数据下发）：当前批次号、包装开始/结束信号、产品规格、产量计数、包装速度、设备运行状态等56个点位，由XSF写入EtherNet/IP输出区，映射到网关Modbus保持寄存器40001~40056，供S7-200读取。
S7-200→XSF方向（杀菌检测数据上传）：杀菌锅实时温度、杀菌阶段、保温时间、F0值、金属检测结果、金属剔除信号、故障代码等68个点位，由S7-200写入网关Modbus输入寄存器30001~30068，映射到EtherNet/IP输入区供XSF读取。
3. 主站配置
信捷XSF侧：在信捷编程软件中添加EtherNet/IP从站设备，配置TX131的IP和输入输出数据长度，建立变量映射，并在PLC程序中编写批次数据关联和金属检测联锁逻辑。
西门子S7-200侧：在STEP 7-Micro/WIN中编写Modbus RTU主站通讯程序（MBUS_CTRL和MBUS_MSG指令），周期性读写网关从站的寄存器，将杀菌和检测数据上传至网关并接收批次信息。
4. 应用逻辑
批次关联：XSF在每批产品包装开始时将批次号和产品规格通过网关下发给S7-200，S7-200据此将该批次的杀菌温度曲线和金属检测结果打上批次标签，实现生产数据与杀菌检测数据的自动关联。
金属检测联锁：XSF实时监测S7-200上传的金属检测结果，当检测到金属异物时，立即触发剔除机构动作并暂停后续包装，同时记录异常产品的批次和时间，确保不合格产品不流入下道工序。
CCP数据自动记录：杀菌温度和时间数据通过网关实时上传，与批次号自动关联后存储至质量管理系统，满足HACCP对CCP记录的要求。
六、实施过程
第一阶段：需求分析与点位梳理
与生产、质量、工程部门共同确认需要交互的数据点位和HACCP合规要求。共确定124个点位：生产数据下发56个，杀菌检测数据上传68个。明确数据刷新周期要求：生产数据≤500ms，杀菌数据≤1s，金属检测信号≤50ms。
第二阶段：网关配置与验证
在实验室使用信捷XSF样机和西门子S7-200搭建测试平台。完成TX131网关配置和124个点位的映射表。进行数据完整性测试、通讯中断恢复测试和金属检测联锁响应测试，所有指标均满足要求。
第三阶段：现场安装

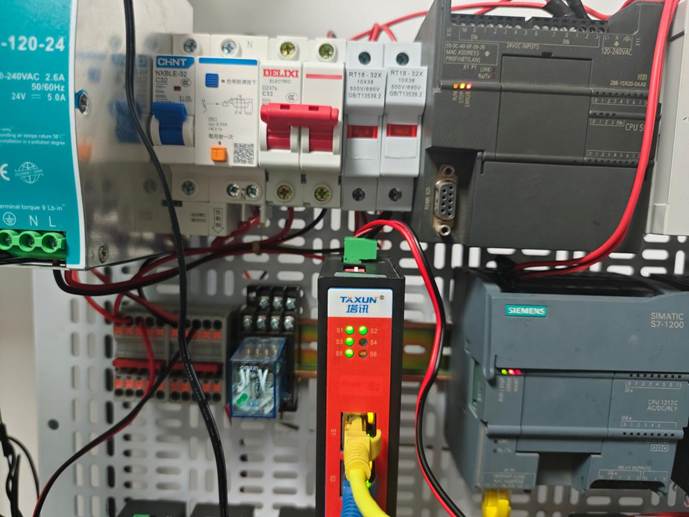

利用周末停产时间进行网关安装和接线。网关安装在包装线控制柜的DIN导轨上，以太网和RS485接线同步完成。RS485线缆采用屏蔽双绞线缆，远离动力线布线。接线完成后通电自检正常。
第四阶段：在线调试
在包装线换批间隙进行在线调试。在XSF中下载添加了网关从站的程序，在S7-200中下载Modbus主站通讯程序。逐点验证124个点位的数据一致性，重点测试批次关联功能和金属检测联锁功能：模拟金属检测信号，XSF在40ms内检测到并触发剔除机构，联锁功能正常。
第五阶段：验证与交付
按照HACCP验证流程进行连续3个生产批次的验证。验证批次数据关联的准确性、杀菌数据的完整性和金属检测联锁的可靠性。验证结果全部合格，形成验证报告。项目通过质量部门验收并正式投入使用。
七、应用效果
批次数据完整追溯：每批产品的包装生产数据与杀菌温度曲线、金属检测结果实现自动关联和完整存储，批记录生成时间从3小时缩短至10分钟，数据追溯覆盖率达到100%。
HACCP合规达标：杀菌CCP数据实现自动采集、自动关联和不可篡改存储，满足HACCP和ISO 22000对CCP记录的要求，后续审计中未再出现相关观察项。
食品安全增强：金属检测结果实时联锁剔除机构，不合格产品自动剔除并记录，消除了金属异物产品流入市场的风险，食品安全保障能力大幅提升。
人工效率提升：取消了人工打印杀菌记录和填写批记录的环节，每批节省人工约1.5小时，质量记录人员从2人减少至1人。
改造投资可控：单台网关加调试和验证费用约2.5万元，远低于更换PLC方案（约30万元），且利用周末施工，零生产损失，投资回报周期不足3个月。
八、项目实施前后效果对比
| 对比维度 | 实施前 | 实施后 | 改善幅度 |
|---|---|---|---|
| 批记录生成时间 | 约3小时/批（人工） | 约10分钟/批（自动） | 效率提升18倍 |
| 数据追溯覆盖率 | 约65%（人工遗漏） | 100% | 提升35个百分点 |
| 金属检测响应 | 人工处理，≥30秒 | 自动联锁，≤40ms | 提升750倍 |
| 食品安全风险 | 金属异物可能流入市场 | 自动剔除，零流出 | 风险消除 |
| 质量记录人员 | 2人 | 1人 | 减少1人 |
| HACCP审计观察项 | 每次1-2项CCP相关 | 0项 | 全部消除 |
| 改造成本 | 更换PLC约30万元 | 网关方案约2.5万元 | 节省91.7% |
| 改造停产时间 | ≥2周（含验证） | 周末施工，0生产损失 | 零停机 |
| CCP数据完整性 | 人工记录，有缺失风险 | 自动采集，100%完整 | 满足合规 |
| 投资回报周期 | — | 约2.8个月 | — |
九、总结
本案例通过塔讯TX131-RE-RS-EIS协议转换网关，成功实现了信捷XSF（EtherNet/IP主站）与西门子S7-200（Modbus RTU主站）之间的异构总线协议互联。网关以双从站模式同时接入包装控制层的EtherNet/IP网络和杀菌检测层的Modbus RTU网络，完成了生产数据与杀菌检测数据的双向透明传输，并在此基础上实现了批次自动关联、金属检测联锁和CCP数据自动记录。
该项目充分展示了工业网关在食品饮料行业合规化升级中的核心价值：以协议转换打破生产控制与杀菌检测之间的总线协议壁垒，以数据采集器的精度实现合规要求的点位级数据采集，为工业物联网平台提供完整、可追溯的数据底座。TX131-RE-RS-EIS作为一款可靠的智能网关和物联网关，为食品饮料企业的HACCP合规、食品安全保障和质量追溯提供了经济高效的互联解决方案。
