三极管没被 MOS 挤下岗！SS8050 凭啥还是小信号顶梁柱
——1.5A / 25V / hFE 400 背后，是放大与开关的入门基本功
现在的板子上，MOS 几乎霸占了所有「当开关」的位置，于是很多新入行的工程师觉得：三极管是不是快被淘汰了？真不是。MOS 擅长大电流、低压差的硬开关，而三极管在小信号放大、电平转换、线性调节这些场合，依旧是绕不开的入门基本功。今天就拿长晶 CJ 的 SS8050 这颗经典 NPN 管，聊聊它为什么还在千家万户的电路里稳稳当当。
一、都玩 MOS 了，为啥还要懂三极管
MOS 是电压控制器件，栅极几乎不吸电流，大电流下导通损耗极低，这是它的王牌。但它也有不擅长的地方：线性区放大噪底偏高、小电流下栅压灵敏度不如基极直接、做精密小信号放大时不如三极管来得顺手。而三极管是电流控制器件，基极那一点点电流就能线性地牵动集电极大电流，做缓冲、做放大、做恒流，手感反而更好。
所以真实的板子里，两种器件往往是各管一摊：MOS 扛大电流开关，三极管管小信号调理。会 MOS 不懂三极管，等于只学了一半模拟基础。SS8050 这类料，就是练手和量产都合适的标准件。
MOS 是重装开关，三极管是精密调节阀——一个管「通断」，一个管「多少」，分工不同，谁也替不了谁。
二、三极管本质：基极小电流控制集电极大电流
NPN 三极管有三个脚：基极 B、集电极 C、发射极 E。它的核心规律是「基极要抽一点电流，集电极才放电流出来」。而且集电极电流大约是基极电流的 hFE 倍（SS8050 典型 400 倍），基极那几毫安，能撬动集电极上千毫安。这就是所谓的电流放大。
注意这个「放大」是有条件的：只有当集电极电压足够、管子工作在放大区时，Ic = hFE × Ib 才近似成立；一旦集电极被拉到接近发射极电压，管子就进了饱和区，此时它不再放大，而是变身一个压降约 0.5V 的「开关」。作开关用时我们恰恰要它深饱和，压降小、发热少；作放大用时则要避开饱和，守住线性。
三、认识 SS8050：参数表里的门道
长晶科技 CJ 的 SS8050 是一颗经典小功率 NPN 管，TO-92 直插封装，参数相当好用：
| 参数 | SS8050 典型值 | 对设计的含义 |
|---|---|---|
| 晶体管类型 / 封装 | NPN / TO-92 | 直插小体积，手工与量产都友好 |
| 集电极电流 Ic | 1.5A | 小功率负载足够带 |
| 集射极耐压 Vceo | 25V | 5V/12V/24V 总线均稳 |
| 耗散功率 Pd | 1W（TO-92） | 小电流场景温升可控 |
| 直流增益 hFE | 典型 400 | 基极小电流即可撬动集电极 |
| 特征频率 fT | 100MHz | 小信号放大带宽足够 |
| 饱和压降 Vce(sat) | 500mV | 作开关时压降比 MOS 高，注意损耗 |
| 射基耐压 Vebo | 5V | 基极负压保护别超 |
| 互补对管 | SS8550（PNP） | 推挽、互补对称结构成对用 |
▲ 长晶 SS8050 实拍：TO-92 直插封装，丝印 SS8050，工业与消费类板卡常用
表格里最该盯的是hFE 与 Vceo。hFE 典型 400，意味着基极给 1mA，集电极能出 400mA，小信号放大绰绰有余；Vceo 25V 则给 5V、12V、甚至 24V 母线都留了余量。但 hFE 是个离散范围而不是精确值，同批次料之间也可能有几倍差异，做精确放大时要靠外围电阻把增益「钉死」，不能指望管子的 hFE 当标尺。
另外要留意 Vce(sat) 是 500mV。作开关用时，这一点压降比 MOS 的几十毫欧高不少——流过几百毫安时尚可接受，真要过安培级电流，就该让位给 MOS 了。SS8050 的定位，始终是小电流、小信号。
四、用法一：小信号放大
场景：传感器信号调理
很多传感器的输出只有几毫伏到几十毫伏，直接喂给 MCU 的 ADC 精度很差。用 SS8050 搭一级共射放大，把微弱信号抬到合适幅度，再交给后级处理，是模拟前端最常见的手法。只要把工作点用偏置电阻稳在放大区，增益就由集电极电阻和发射极电阻的比值决定。
场景：音频前级与缓冲
小音箱、玩具发声、对讲前置里，SS8050 常用来做Class A 小信号放大或射随器缓冲。它线性好、物料省，对音质不苛刻的场合完全够用。和互补的 SS8550（PNP）搭配，还能组成推挽输出级。
五、用法二：电子开关
把基极通过限流电阻接到 MCU 的 IO 口，IO 拉高，三极管饱和导通，负载得电；IO 拉低，管子截止，负载断电。这就是最简便、最易懂的「三极管开关」，比 MOS 更适合新手理解开关的本质。

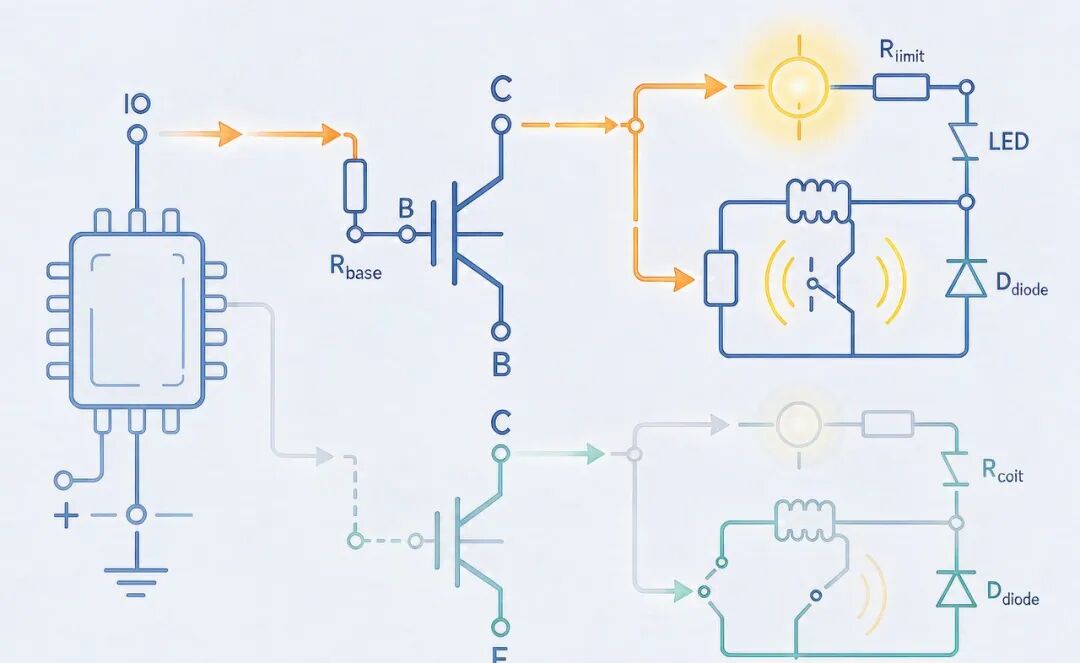

▲ 三极管开关：基极经限流电阻受 IO 控制，集电极回路通断负载，虚线框即开关本体
场景：驱动 LED 指示灯
LED 工作电流几十毫安，MCU 的 IO 直接带略显吃力，加一颗 SS8050 做开关，IO 只出基极那点电流，LED 电流由集电极电源提供，既保护 IO，又能用更高电压点灯。
场景：驱动继电器线圈
继电器线圈是感性负载，吸合电流不小，且关断时有反向电动势。SS8050 作开关、集电极并一颗续流二极管，是控制 5V/12V 继电器的经典电路。线圈断电时，二极管给反向电流一条泄放通路，保护管子不被尖峰打穿。
六、用法三：电平转换与接口缓冲
两个系统电压不同（比如 3.3V 的 MCU 去驱动 5V 的逻辑），直接连可能烧 IO 或识别不了。用 SS8050 做一级反相电平转换，低压侧控制基极，高压侧从集电极取信号，两侧天然隔离又完成电平搬移。虽然它只能反相，但在很多时序不敏感的场合，反相一道再软件里翻回来即可。
▲ 电平转换：低压侧控基极，高压侧集电极输出，完成 3.3V 与 5V 之间的信号搬移
七、驱动注意：基极限流与饱和深度
第一，基极必须串限流电阻。基极与发射极之间本质是个二极管，不串电阻直接怼 IO，瞬间电流会大到烧毁 IO 或管子。按 Ib ≈ (Vio − 0.7) ÷ Rb 反算，想让管子饱和，Ib 至少要达到 Ic ÷ (10~20) 的量级（深度饱和取小 hFE 的 1/10）。
第二，作开关要推到饱和。如果基极电流给得太少，管子停在放大区，集电极压降高、发热大，还容易受温度漂移影响。宁可基极电流给足、让它彻底饱和，也别卡在临界。
误区一：把三极管当大电流开关硬撑
标称 1.5A 是理想散热下的极限，实际 TO-92 那点体积压不住持续大电流，温升很快上来。持续过几百毫安就该考虑加散热或换更大封装的管，真要安培级还是交给 MOS 更稳。
误区二：放大和开关用同一套电阻
放大要求管子停在线性区、工作点稳定；开关要求它要么截止要么深饱和。两种用途的偏置电阻完全是两套思路，照搬别人的开关电路去做放大，多半自激或削顶。先想清楚这一级要它干什么，再选偏置。
